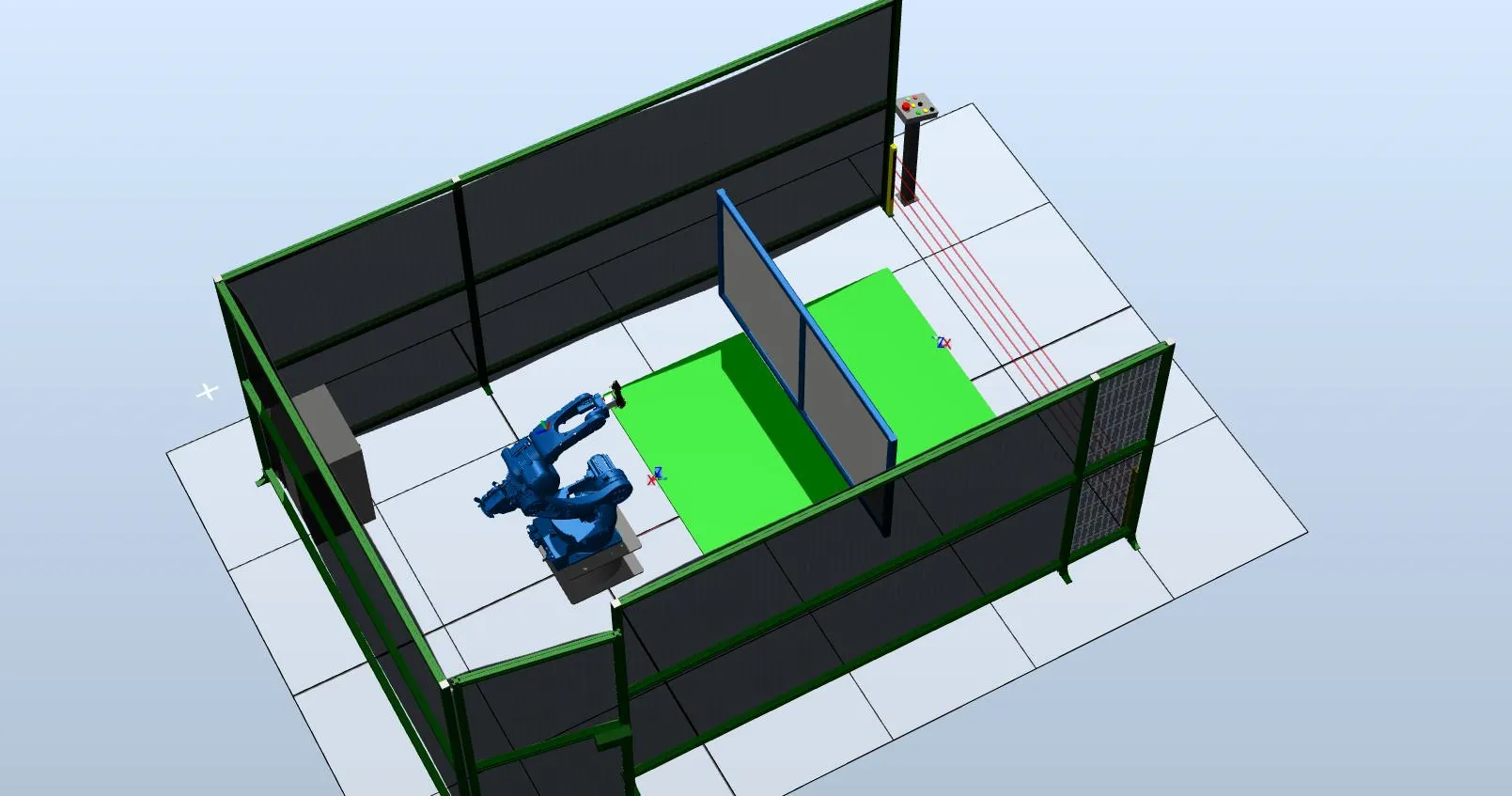

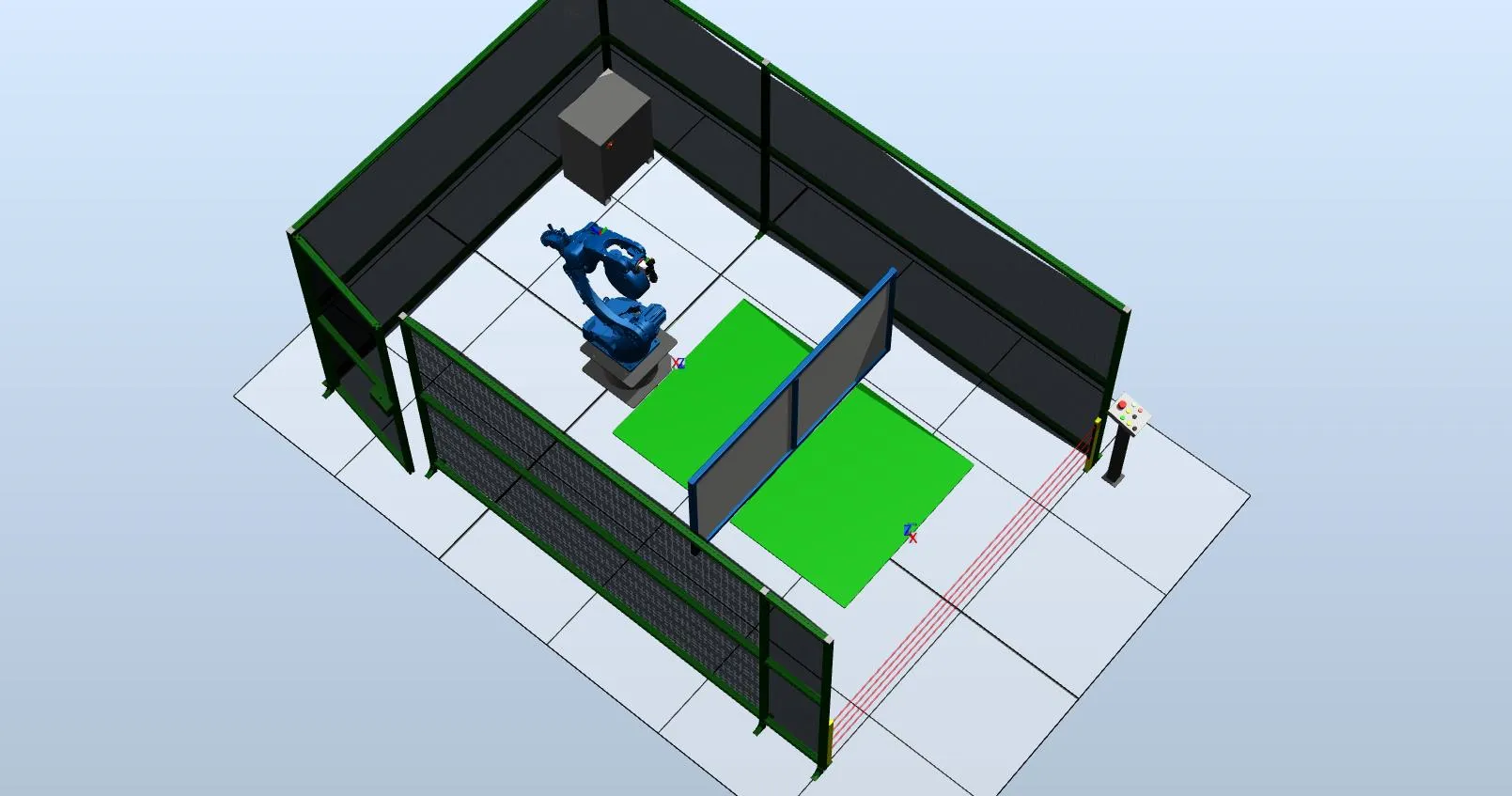

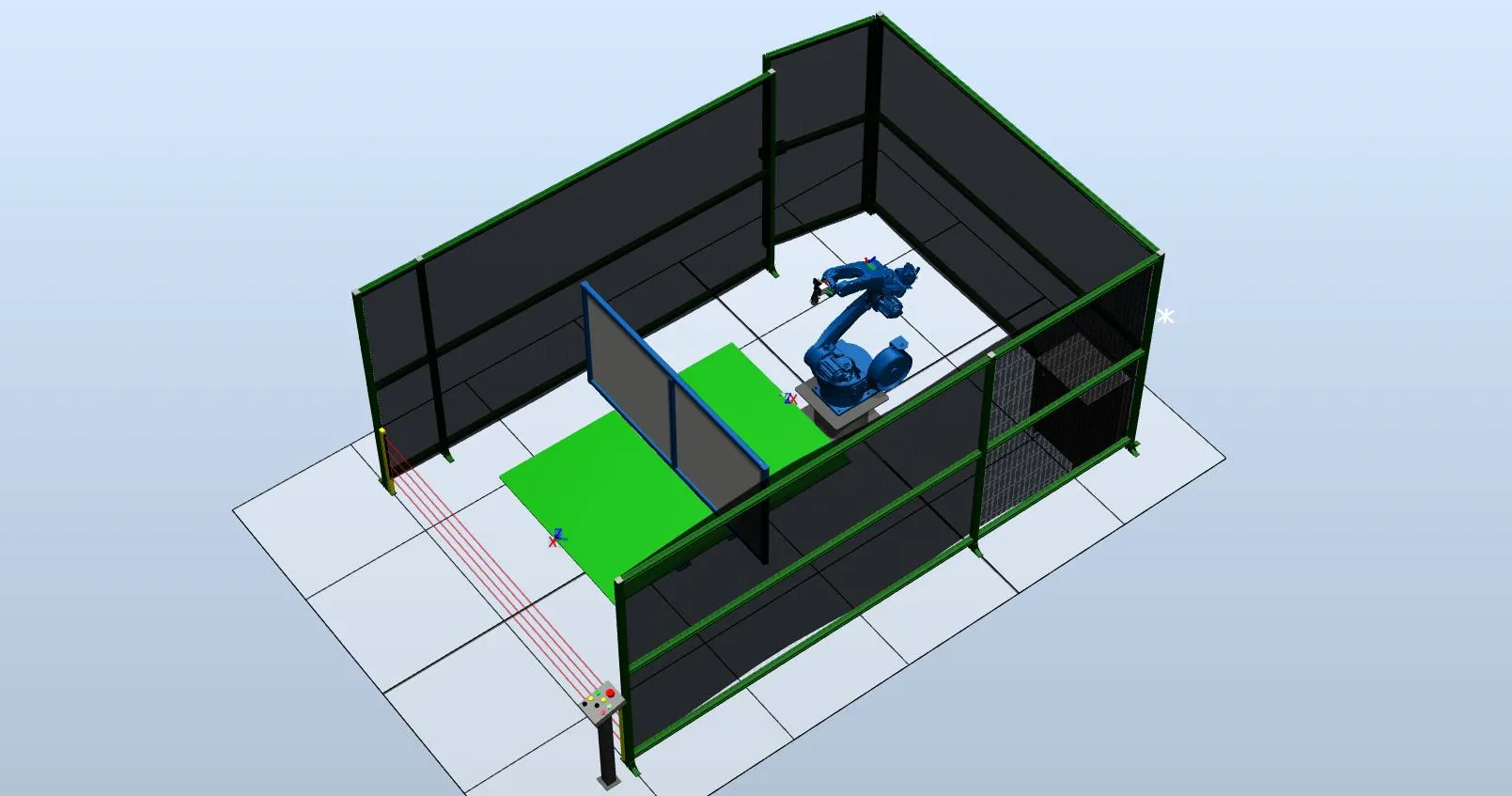

СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ ЛАЗЕРНОЙ СВАРКЕ

Промышленный робот манипулятор CRP-RH14-10-J

Промышленный робот CRP-RH14-10-J - роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе. Преимущества: Досягаемость манипулятора составляет 1454 мм, а максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать большинство деталей малых и средних производств. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях. Технические характеристики: Форма руки: Вертикальный узловой шарнир
Степень подвижности: 6 осей
Максимальная нагрузка: 10 кг
Максимальный охват: 1454 мм
Вес робота: 170 кг
Точность повторного позиционирования: ±0.08 мм
Класс IP
Корпус IP54, манипулятор IP67

Одноосевой поворотный стол WB1S

Стандартная грузоподъемность от 200 кг до 1000 кг, возможно изготовление на заказ грузоподъемностью до 5000 кг. Технические характеристики: Грузоподъемность: 500 кг
Длина рамы: 1800 мм
Ширина рамы: 600 мм
Скорость вращения: до 60º/сек
Угол вращения: ±360º

Шкаф электроавтоматики G4 и пульт обучения робота

Продуманная система управления оптимизирует траекторию движения, ускорения и замедления робота, а также правильно распределяет нагрузку между осями.

Контроллер ARM+DSP+FPGA
Управление до 10 осей
Ethernet / RS232 / RS485 / CAN / DeviceNet

Описание технологического процесса

Оператор устанавливает заготовки → позиционер разворачивается → робот выполняет лазерную сварку → оператор выгружает изделия → установка новых → цикл повторяется

Общая стоимость комплекса: 9 083 172 руб. (включая НДС 22%)
