Промышленный робот манипулятор CRP RH20-06

Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 2012 мм, а максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики: Форма руки: Вертикальный узловой шарнир
Степень подвижности: 6 осей
Максимальная нагрузка: 6 кг
Максимальный охват: 2012 мм
Точность повторного позиционирования: ±0.08 мм
Вес робота: 291 кг

Диапазон движения по осям:
Ось 1
-165°~165°
Ось 2
0°~175°
Ось 3
-80°~150°
Ось 4
-190°~190°
Ось 5
-90°~120°
Ось 6
-210°~210°

Сварочный источник MEGMEET Artsen PRO

Интеллектуальный сварочный полуавтомат с расширяемой технологической платформой.

Одноосевой позиционер CRP WB1K-500

Позиционер предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке.

Станция обслуживания горелки SC220ASE

Устройство для автоматического обслуживания сопла горелки.

Описание технологического процесса

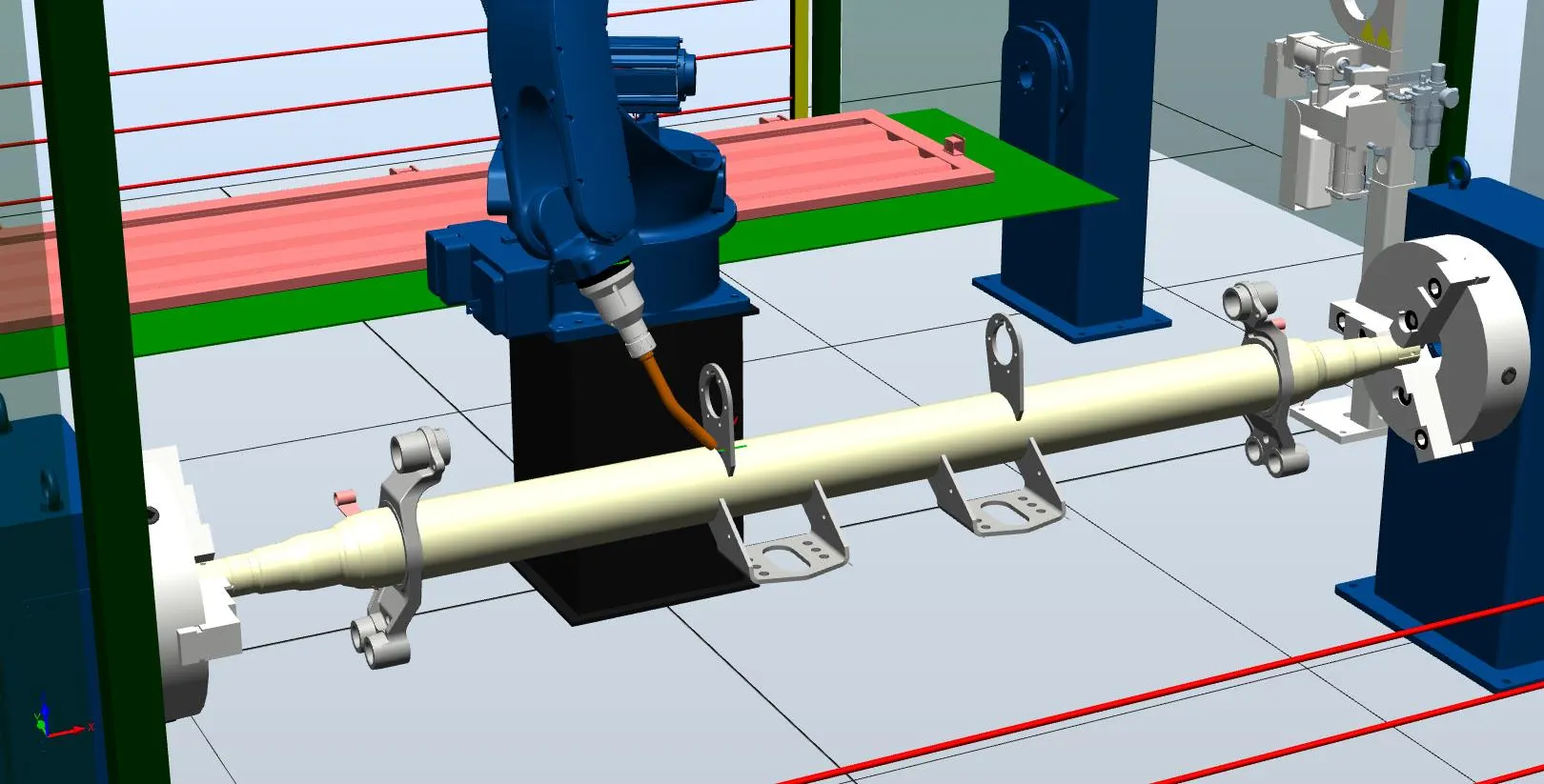

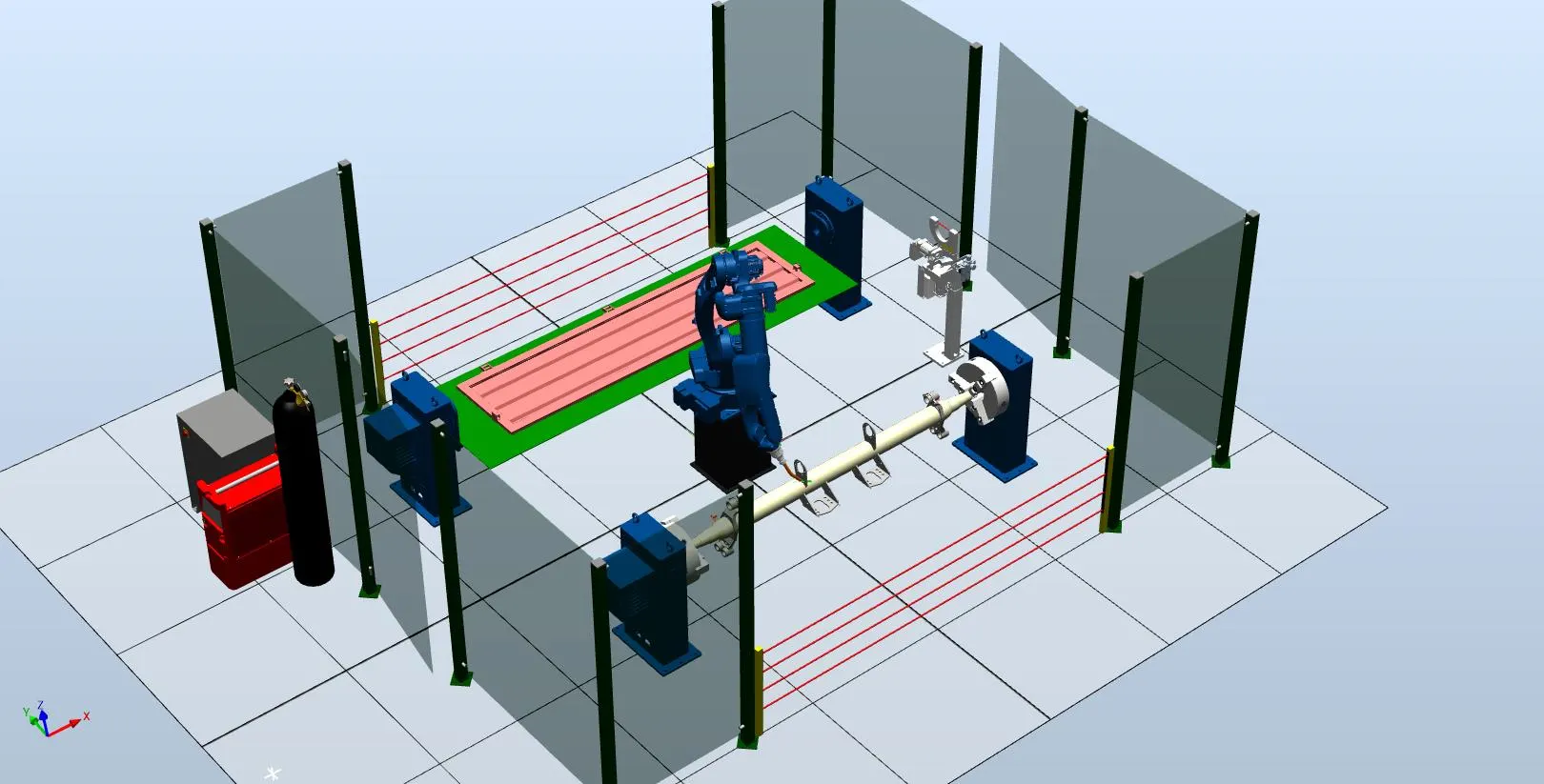

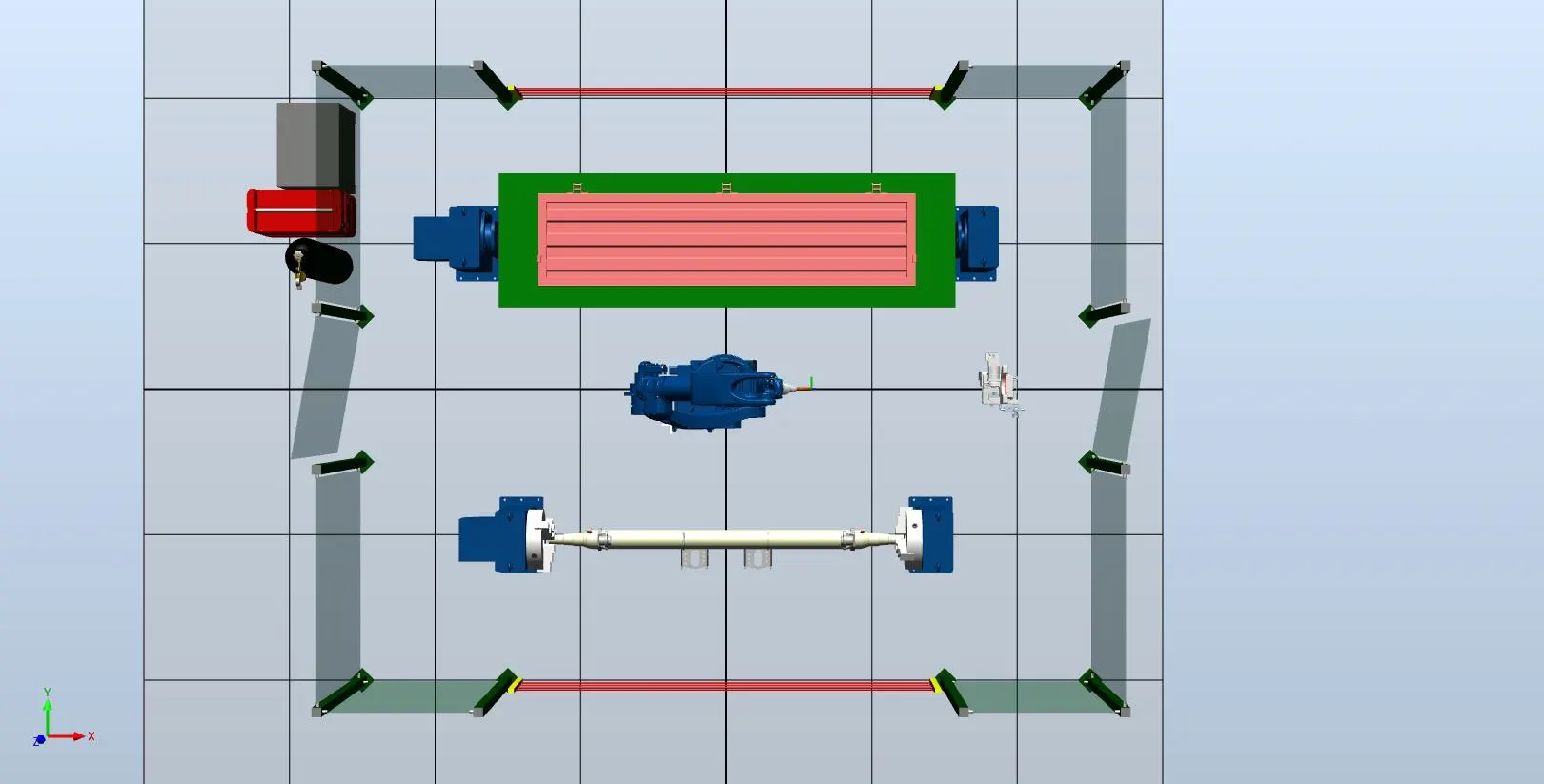

Участок состоит из двух рабочих зон: зона работы оператора для загрузки деталей или выгрузки готовых изделий; зона работы сварочного робота. Оператор загружает деталь в оснастку одного позиционера в то время, как производится сварка детали на другом позиционере. Каждый цикл оператор забирает готовые изделия и устанавливает детали в оснастку, тем самым достигается безостановочный процесс изготовления изделий. Во время загрузки деталей робот останавливается для чистки горелки.

Цены и комплектация

1 Промышленный робот CRP-RH20-06
2 Лазерный сканер CRP-CLW-VLS
3 Сварочный источник MEGMEET Artsen PRO 500
4 Станция обслуживания SC220ASE
5 Позиционер CRP WB1K-500 – 2 шт
6 Оснастка
7 Ограждения
8 Интеграция

Общая стоимость комплекса: 9 962 802 руб. (включая НДС 22%)
