Сварка

1. Промышленный робот манипулятор CRP RH20-06

Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 2012 мм, максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях. Технические характеристики:

Количество осей: 6
Полезная нагрузка: 6 кг
Повторяемость: ±0,08 мм
Максимальный радиус действия: 2012 мм
Вес робота: 295 кг
Скорость движения:

Ось J1 — 160 °/сек
Ось J2 — 160 °/сек
Ось J3 — 169 °/сек
Ось J4 — 301 °/сек
Ось J5 — 338 °/сек
Ось J6 — 535 °/сек

Диапазон действия:

Ось J1 — -165°…+165°
Ось J2 — -175…0°
Ось J3 — -80…+250°
Ось J4 — ±190°
Ось J5 — -90…+110°
Ось J6 — ±210°

Двухосевой P-образный поворотный стол S1-500A

Правильное позиционирование заготовки является неотъемлемой частью сварочного процесса.

Характеристики: Грузоподъемность: 500 кг
Диаметр стола: 800 мм
Мощность сервомотора: 2 / 1,5 кВт
Номинальная скорость вращения: 70 / 74 º/сек
Радиус поворота: 600 мм
Мощность: 3500 ВA

Шкаф электроавтоматики Современная система дистанционного управления позволяет оптимизировать ускорение и замедление исходя из фактической нагрузки робота. Пульт управления, серия С Пульт управления — это рабочий интерфейс робота.

Модульный стационарный фильтр MDB-2-FD

Модульный фильтр MDB с самоочисткой специально разработан для очистки воздуха от аэрозолей, выделяемых при сварке и резке металлов.

Области применения: Металлообработка
Химическая промышленность
Металлургия
Сварочные процессы
Машиностроительные предприятия

Характеристики: Расход воздуха: 600-2000 м3/ч
Фильтрующая поверхность: 24 / 20 м2
Количество картриджей: 2
Патрубок: 315 мм

Описание технологического процесса

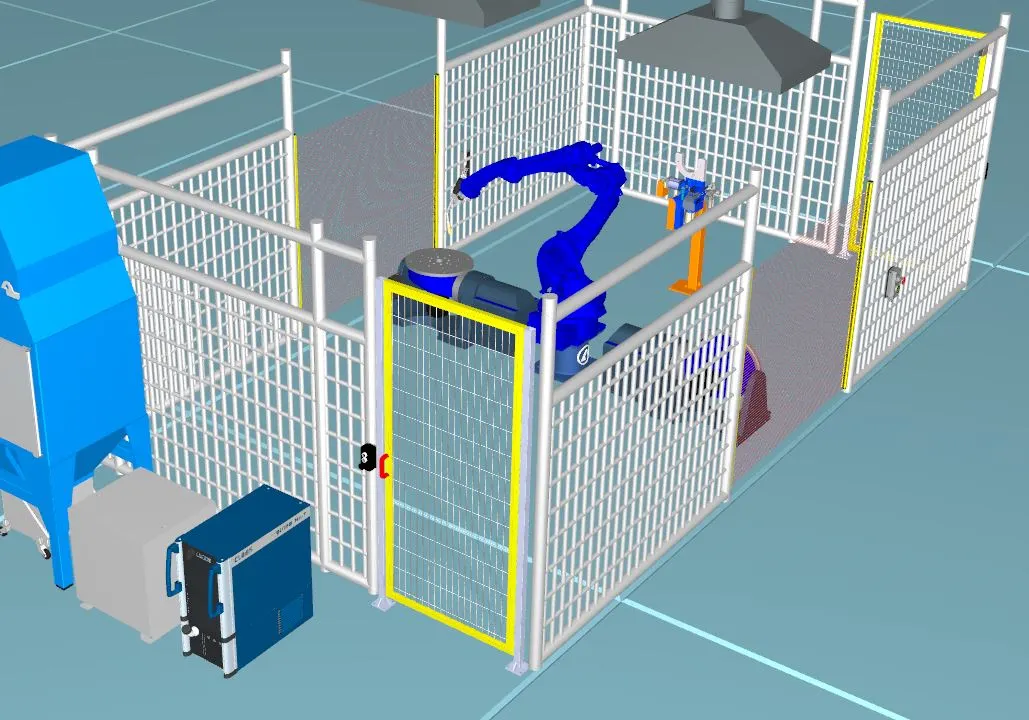

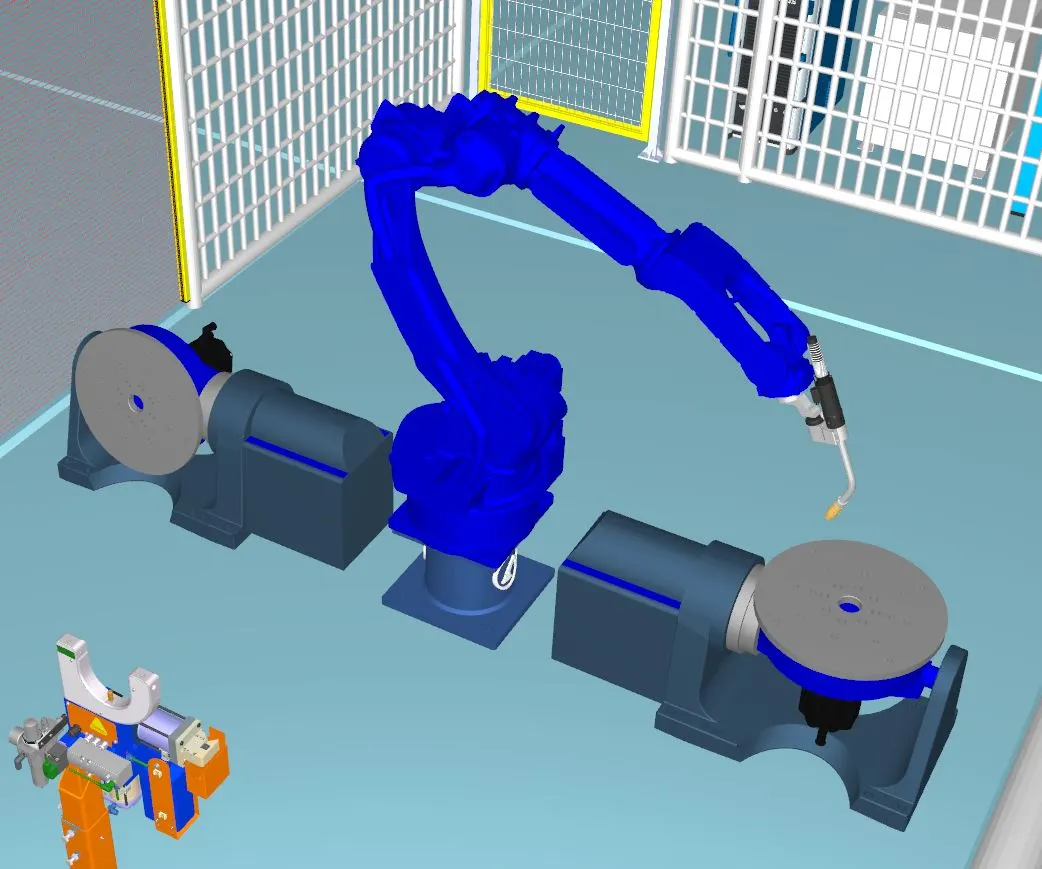

Роботизированный участок имеет 2 зоны работы: зона работы оператора для загрузки деталей или выгрузки готовых изделий; зона работы сварочного робота. Оператор устанавливает деталь в оснастку на один из позиционеров и запускает программу. В это время оператор подготавливает второй позиционер. Каждый цикл обеспечивает непрерывный процесс. Во время перехода робот останавливается для очистки горелки.

Цены и комплектация

1 Промышленный робот CRP RH20-06
2 Шкаф управления
3 Поворотный стол S1-500A – 2 шт
4 Станция очистки
5 Тумбы
6 Фильтр MDB-2-FD
7 Комплект ограждений
8 Интеграция

Общая стоимость комплекса: 5 942 130 руб. (включая НДС 22%)
