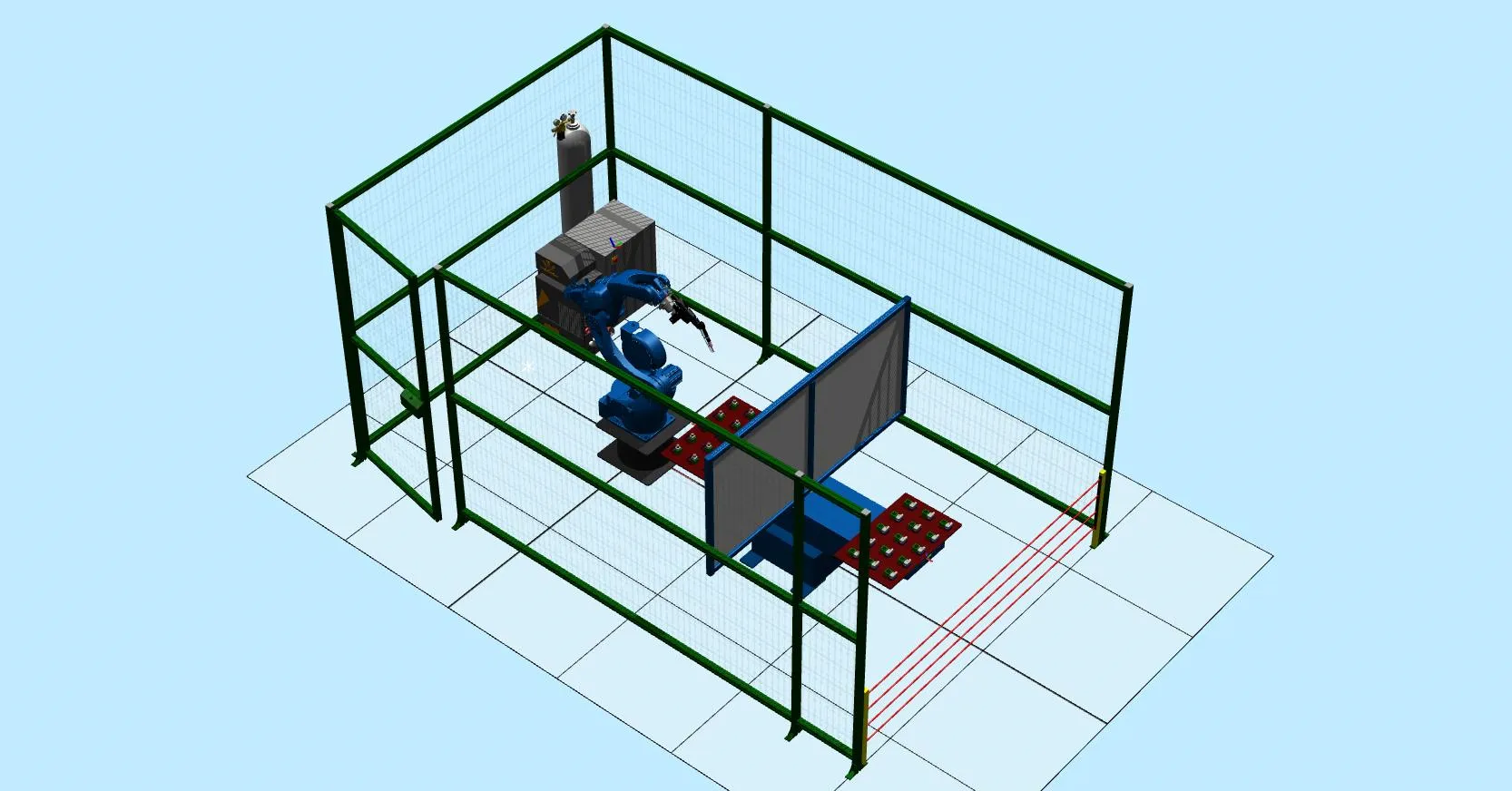

СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ДЛЯ РОБОТИЗИРОВАННОЙ СВАРКИ

Промышленный робот манипулятор CRP-RH14-10

Промышленный робот CRP-RH14-10 - роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе. Преимущества: Досягаемость манипулятора составляет 1454 мм, а максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать большинство деталей малых и средних производств. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях. Технические характеристики CRP-RH14-10W приведены далее. Форма руки: Вертикальный узловой шарнир Степень подвижности: 6 осей Максимальная нагрузка: 10 кг Диапазон движения по осям: Ось 1 -167°~167° Ось 2 0°~175° Ось 3 -80°~150° Ось 4 -190°~190° Ось 5 -105°~130° Ось 6 -210°~210°

Одноосевой поворотный стол WB1S-500

Поворотный стол представляет собой горизонтальный позиционер, предназначеный для перемещения изделий из зоны загрузки в зону сварки роботом. Стандартная грузоподъемность от 200 кг до 1000 кг, возможно изготовление на заказ грузоподъемностью до 5000 кг. Скорость вращения до 60º/сек. Угол вращения ±360º. Технические характеристики: Модель: WB1S-250A WB1S-500A WB1S-1000A Грузоподъемность (кг): 250 500 1000 Диаметр стола(мм): 800 800 800 Номинальная скорость вращения (º/сек): 80 70 29 Максимальная скорость вращения (º/сек): 99 78 43,5

Сварочный источник BINGO WSME500R TIG

Основные преимущества: Интерфейс для работы с промышленными роботами. Эргономичная панель управления, широкий функционал, интуитивно понятный интерфейс. Возможность точной настройки сварочных параметров: ток, частота импульса, коэффициент заполнения, время предварительной подачи и продувки защитного газа, параметры поджига и гашения дуги, подача присадки. Оснащен блоком жидкостного охлаждения для поддержания максимальной производительности. Двух и четырехтактный режимы работы. Присутствует функция, препятствующая прилипанию электрода к заготовке, даже если во время сварочного процесса произошло касание. Отображение сварочных параметров во время сварочного процесса в режиме онлайн. Технические характеристики: Управление: Аналоговое Питающая сеть: 3*380 В ± 10-% Частота сети: 50 Гц Потребляемая мощность: 21 кВт Диапазон сварочных токов: 20…500 А Номинальное напряжение дуги: 10-39В Класс защиты: IP21S Режим охлаждения: Водяное охлаждение Габаритные размеры: 622х280х480 мм Вес: 45 кг

Технологический процесс

Оператор укладывает деталь на поворотный стол → нажимает кнопку запуска → позиционер разворачивается на 180 градусов → заготовка попадает в зону сварки → робот выполняет сварку → оператор меняет изделие → цикл повторяется

Цены и комплектация

1. Промышленный робот CRP-RH14-10 + шкаф управления роботом-манипулятором
2. Сварочный источник BINGO WSME500R TIG (включая горелку и периферию)
3. Одноосевой поворотный стол WB1S-500
4. Обучение персонала до 3 человек
5. Ограждения, барьеры безопасности
6. Тумба для робота
7. Интеграция оборудования в единый комплекс (кабели, шланги, разъемы, кронштейны) + пусконаладочные работы на территории заказчика

Общая стоимость комплекса: 71 000 руб. (включая НДС 22%)
